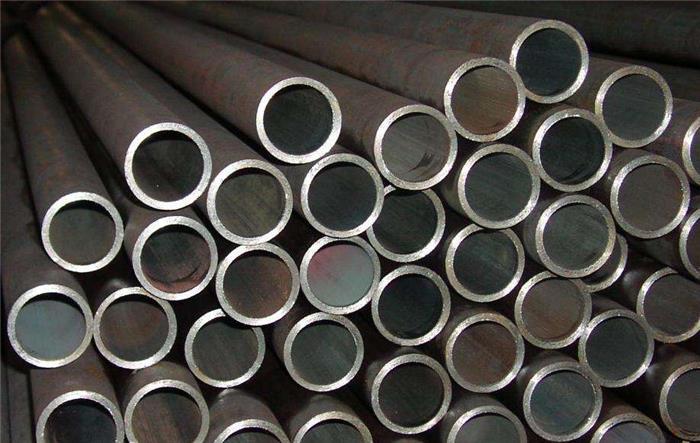

Tiub penukar haba dalam pelbagai jenis keluli tahan karat austenitik, keluli tahan karat dupleks, aloi nikel, titanium dan zirkonium, sesuai untuk semua jenis penukar haba, seperti penyejuk air, kondenser, penyejat, pemanas dan reheater.
Program tiub penukar haba TS termasuk saiz imperial dan metrik, dari diameter luar 12 mm hingga 40 mm (0.472 hingga 1.575 in.). Saiz khas boleh dibuat untuk pesanan. Tiub penukar haba TS dibekalkan dalam lurus panjang sehingga 30 meter, atau sebagai tiub U bengkok.
Kos kitaran hidup yang lebih rendah dengan keluli tahan karat dupleks
Tiub penukar haba keluli tahan karat dupleks TS berfungsi dengan baik dalam pelbagai persekitaran dan media yang lazim dalam industri proses, mengakibatkan kos kitaran hayat yang lebih rendah.
Tiub lancar untuk penukar haba
Kami menawarkan pelbagai penyelesaian bagi pengeluar penukar haba dalam parameter berikut:
Dimensi tiub penukar haba
OUTER DIAMETER (OD) 0.500 - 3.000 inci
12.7 - 76.2 mm
WALL THICKNESS (WT) 0.035 - 0.220 inch
0.89 - 5.52 mm
Tiub untuk peralatan tekanan, digunakan pada suhu tinggi yang disampaikan mengikut
Saiz tabung ASTM A / SA 179 acc. kepada standard ASTM / ASME.
DIN 28180
saiz tiub acc. kepada piawaian DIN
tiub yang disediakan sejuk
tiub bergulung panas
saiz tiub acc. kepada piawaian Eropah,
saiz tiub acc. ke EN 10 216
Saiz JIS - std Jepun / penukar haba
Cara pengeluaran tiub - penggulingan panas atau pembentukan sejuk bergantung kepada piawaian, dimensi tiub dan perjanjian ketika memesan tiub. Toleransi tiub memenuhi standard dan keperluan yang sesuai.
Jenis keluli untuk tiub penukar haba
EN 10216-2 P235GH, 16Mo3
Menanda sistem untuk gred keluli mengikut EN
ASTM A 179
ASTM A 161
ASTM A 199 A179
Gred C, Gred T-1
Gred T4, Gred T11
ASTM A 335 Grade T12
DIN 1629
DIN 17175
DIN 17173
St 37.0,
St35.8, 15Mo3,
TTSt35N
Komposisi kimia dan sifat mekanikal keluli. BS, CSN, STN, NFA, UNI, GOST dan JIS
Panjang tiub ditakrifkan oleh tiub penukar haba
Atas permintaan, tiub penukar haba boleh dibekalkan dengan panjang sehingga 20 meter.
Tiub penukar haba
Dandang kuasa terdiri daripada kebuk pembakaran besar yang digunakan untuk menghasilkan haba. Udara yang dipanaskan melepasi satu siri tiub penukar haba yang menghasilkan stim. Wap digunakan untuk menukar turbin yang menjana elektrik. Lebih cepat stim dihasilkan, maka semakin cepat turbin dapat berubah, dan semakin besar listrik yang dapat dihasilkan. Untuk mana-mana geometri tumbuhan yang diberikan, jumlah stim yang boleh dihasilkan adalah berkadar dengan jumlah haba yang dihasilkan dalam kebuk pembakaran dan kadar pemindahan haba melalui tiub penukar haba.
Kecekapan proses yang lebih baik
Mengurangkan penyelenggaraan
Melindungi daripada kerosakan bencana.
Suhu dalam ruang kebakaran dihadkan oleh ambang suhu tinggi bata refraktori dan tiub penukar haba. Jika suhu kedua-dua komponen ini menjadi terlalu panas, maka kerosakan bencana akan berlaku. Apabila terlalu panas, bahan refraktori akan vitrify (kaca lebih), dan kehilangan banyak sifat penebat mereka. Begitu juga, tiub penukar haba akan melembutkan dan retak apabila dipanaskan melebihi had reka bentuknya.
Haba diekstrak dari kebuk pembakaran melalui tiub penukar haba. Kerana mereka menjadi kotor kecekapan mereka berkurang secara dramatik. Oleh kerana kecekapan pemindahan haba mereka turun suhu permukaan bertambah, dan penuaan wap dikurangkan. Untuk tumbuhan pembakaran arang batu, abu terbang menjadi lebih lengket pada suhu yang lebih tinggi; oleh itu, kecekapan penukar haba sangat dipertingkatkan dengan mengawal suhu abu terbang.
Model ini digunakan untuk mengukur suhu tembakau dan suhu tiub penukar haba untuk memastikan operasi yang cekap dan untuk mengenal pasti apabila tiub perlu dibersihkan. Sensor ini beroperasi pada jarak suhu yang luas, dan direka untuk melihat melalui produk pembakaran tanpa gangguan. Model dual-wavelength Williamson DW-08, yang cenderung untuk mengukur hanya suhu yang paling panas dilihat, digunakan untuk memantau suhu abu terbang berhampiran bahagian bawah tiub penukar haba, dan juga untuk mengukur suhu api di dalam firebox.
Kami menawarkan pelbagai jenis aloi, saiz dan spesifikasi. Sama ada aplikasi anda memerlukan tiub keluli tahan karat yang lancar atau dikimpal, anda sentiasa boleh bergantung kepada tiub yang berkualiti tinggi yang dihasilkan oleh pakar kami di Plymouth Tube Company.
Banyak pengeluar penukar haba penukar utama di dunia untuk Plymouth untuk keperluan tiub mereka. Aplikasi termasuk:
Penukar Haba Shell & Tube
Pemanas air suapan
Condensers
Penguap
Produk inventori tiub penukar haba termasuk:
Tiub keluli karbon, tiub keluli tahan karat 304, tiub keluli tahan karat 316, tiub keluli tahan karat 316L, tiub keluli tahan karat duplex, tiub aloi nikel
Gred 2 Titanium Tubing
Gred 12 Titanium Tubing
Gred 16 Titanium Tubing
Aloi khusus, seperti Titanium Titanium Tubing Tahan, boleh didapati atas permintaan.
Pelanggan berpaling ke TS untuk sebahagian daripada karbon dan tiub tahan karat terpanjang di dunia. Bersama-sama dengan rakan-rakan perkilangan yang tangkas yang mampu menyesuaikan produk dengan keperluan unik anda (termasuk finning tambah nilai, lenturan dan perkhidmatan penamat lain) memberikan anda satu punca penyelesaian tiub. Ini membantu meminimumkan potensi faktor risiko yang dihadapi apabila bekerja dengan rantaian bekalan yang tidak terkawal.
Apabila anda memerlukan tiub dan anda memerlukannya sekarang, perkhidmatan kecemasan 24/7 TS anda akan menaikkan peralatan penukar haba anda dan berjalan semula atau, lebih baik lagi, membantu anda mengelakkan penutupan yang tidak dirancang di tempat pertama. Pekerja TS tahu bahawa apabila peralatan penapisan dan kilang kimia turun, setiap minit.
Tiub dandang dan tiub penukar haba
Rintangan suhu dan tekanan yang tinggi, bergantung kepada aplikasi - penghantaran haba yang meningkat atau dikurangkan serta sifat pemprosesan yang baik berkenaan dengan teknik lenturan adalah sifat penting tiub dandang dan tiub penukar haba.
Terima kasih kepada hubungan perniagaan kami yang rapat dengan pengeluar tiub keluli terkemuka, kami boleh, selain daripada gred standard EN, ASTM, ASME dan AD, juga menyediakan dimensi dan gred khas seperti Duplex, Super Duplex atau Hastelloy, Incoloy dan aloi titanium pada jangka pendek notis. Selain itu, kami menawarkan pelbagai teknik pemprosesan yang lengkap dalam pasaran hari ini.
Tiub penukar haba yang lancar
Standard
dimensi metrik
dimensi inci
EN 10216-2, toleransi acc. ke EN 10305
ASTM A 179M-1990a, ASME SA 179M, ASME Bahagian II Bahagian A
Dimensi
dimensi metrik
dimensi inci
10 x 1 mm hingga 30 x 2.5 mm
19.05 x 1.65 mm hingga 25.4 x 3.4 mm
dimensi lain atas permintaan
Panjang
panjang dan panjang tetap atas permintaan
Bahan
dimensi metrik
dimensi inci
gred keluli (EN) P235 GH TC 1, P235 GH TC 1
gred keluli (ASTM / ASME) SA 556 C 2, A 179 / SA 179
bahan lain atas permintaan
Menandakan
pengeluar, bahan, kod haba atau nombor pengenalan, tanda pensijilan
Bocor ujian
dimensi metrik
dimensi inci
ujian elektromagnetik kepada EN 10246-1 (SEP 1925)
ujian elektromagnetik kepada ASME SA 450, ujian lubang 0.8 mm
Pensijilan
3.1 acc. kepada EN 10204
pensijilan lain atas permintaan
Standard
EN 10216-2
piawaian lain atas permintaan
Dimensi
13.5 x 1.8 mm hingga 610 x 30 mm
dimensi lain atas permintaan
Toleransi
diameter luar dan ketebalan dinding acc. ke EN 10216-2
Panjang
5 hingga 7 m, sebahagiannya 10 hingga 14 m
panjang lain dan panjang tetap berdasarkan permintaan
Bahan
gred keluli (EN)
gred keluli (JIS)
gred keluli (ASTM / ASME)
P235 GH TC 1, P235 GH TC 2,16Mo3,13CrMo4-5,10CrMo9-10, ST B 340, ST B 410, ST B 510, ST BA 12, ST BA 22, ST BA 24, A / SA 192, A / SA 210, A / SA 213, T5, T11, T12, T22, T91
bahan lain atas permintaan
Perlindungan permukaan
atas permintaan
Menandakan
pengeluar, standard EN, bahan, kod haba atau nombor pengenalan, jika kategori ujian dan nombor tiub yang berkenaan (bergantung kepada bahan)
Bocor ujian
tekanan air atau ujian elektromagnet. kepada EN 10246-1 (SEP 1925)
ujian lain atas permintaan
Pensijilan
3.1 acc. kepada EN 10204
3.2 acc. untuk EN 10204 untuk tiub dandang aloi
Tiub bengkok
Standard
dimensi metrik
dimensi inci
EN 10216-2, toleransi acc. kepada EN 10305, ASME SA 556 C 2
ASTM A 179M 1990a, ASME SA 179M, ASME Bahagian II Bahagian A
Dimensi
dimensi metrik
dimensi inci
10 x 1 mm hingga 30 x 2.5 mm
19.05 x 1.65 mm hingga 25.4 x 3.4 mm
Toleransi
dimensi metrik
dimensi inci
acc. ke EN 10305-1
diameter luar acc. ke EN 10305-1
ketebalan dinding 0 / + 20% (SA 556M)
Bahan
dimensi metrik
dimensi inci
gred keluli (EN)
P235 GH TC 1, P235 GH TC 1
gred keluli (ASTM / ASME)
SA 556 C 2, A 179 / SA 179
bahan lain atas permintaan
Pensijilan
3.1 acc. kepada EN 10204
pensijilan lain atas permintaan
TS menawarkan pelbagai produk yang khusus memenuhi tuntutan dan spesifikasi yang diperlukan dalam pembuatan shell dan penukar haba tiub. Kami merekabentuk dan mengeluarkan tiub untuk pasaran HX yang sepenuhnya memenuhi keperluan dari segi harga, penghantaran dan spesifikasi.
Tiub penukar haba kami digunakan untuk penyejukan, pemanasan atau pemanasan semula cecair, gas atau udara dalam pelbagai industri, seperti pemprosesan kimia, pemprosesan hidro karbon dan penapisan minyak, penjanaan kuasa nuklear dan aeroangkasa.
Produk penukar haba TS boleh dibeli sebagai tiub yang dilaras semula, dikimpal atau dikimpal dalam bahan berikut:
Aloi nikel, keluli tahan karat Austenitic, Duplex, Super Duplex, Super Alloys
Ini tiub prestasi tinggi boleh didapati pada dimensi antara 12.70 mm dan 38.10mm OD, yang meliputi sebahagian besar saiz standard yang digunakan. Walaubagaimanapun, Fine Tubes juga mengkhusus dalam pembangunan dan pengeluaran tiub dinding tipis kecil yang berkaitan dengan aplikasi dalam industri aeroangkasa dan nuklear. Saiz minimum kami di sini hanya 0.98mm OD dengan tebal dinding 0.04mm.
Tiub penukar haba TS boleh dibekalkan dengan panjang lurus sehingga 20m. Pakej bungkuk U-bengkok dan C terbentuk boleh dibekalkan untuk dipasang di lembaran tabung penukar panas dan tiub.
Kita boleh menghasilkan tiub penukar haba kepada spesifikasi industri yang digariskan dalam carta ini:
Ujian Alloy Spesifikasi
ASTM B622 C276 (UNS N10276) Lancar Eddy semasa diuji
ASTM B626 C276 (UNS N10276) dan
C22 (UNS N06022) IA Welded and Annealed - 100% Eddy Current tested
IB Dikimpal, Saiz dan Annealed - 100% Eddy Current diuji
IIA Dikimpal dan Dingin Berfungsi - 100% Eddy Current diuji
IIB Dikimpal dan Dingin Berfungsi - 100% Eddy Current dan Hydrostatically tested
ASTM A789 Duplex (UNS S31803)
Super Duplex (UNS S32760 dan UNS 32750) Lancar, Dikimpal, Dikimpal semula - 100% Eddy Semasa diuji
ASTM B516 Alloy 600 (UNS N06600) Dikimpal dan Dikimpal semula
Kelas 1 - 100% Eddy Current diuji
Kelas 2 - 100% Eddy Semasa dan Tekanan diuji
ASTM A213
ASTM A269 Stainless Steels Lancar - 100% Eddy Semasa diuji
